Popis produktu
Sontector je pevný, spolehlivý a snadno použítelný, konstruovaný se 40 - letými zkušenostmi. Jeho robustní pouzdro, včetně sluchátek k odstínění vnějšího hluku, je vhodné pro průmyslové použití. Tento nástroj snadno lokalizuje netěsnosti a mechanické poruchy.
Balíček 123
Balíček 123 je nejflexibilnější balíček a nabízí maximální možnost úspory nákladů. Obsahuje vše potřebné pro lokalizaci ultrazvukové netěsnosti a lokalizaci mechanické závady.
Balíček 112
Balíček 112 oproti verzi 123 neobsahuje generátor ultrazvukového šumu Son-Caster II-S. Tento balíček je vhodný, pokud hledáte pouze úniky pod tlakem nebo mechanické poruchy.
Popis jednotlivých položek zařízení
Popis a číslování je vztaženo pro lepší přehlednost k obrázku níže
1. Přístroj Son-tector 110M
Jde o základní přístroj pro identifikaci zdroje ultrazvukového signálu.
Je uložen v pevném, lehkém, hliníkovém šasi a vsunut do ochranného koženého pouzdra.
Pokud hluk na pozadí neovlivňuje detekci, lze použít místo vnějších sluchátek vestavěný reproduktor. Reproduktor je nezbytný právě v průmyslových aplikacích, kde personál z bezpečnostních důvodů nesmí nosit sluchátka.
Měřič se používá, když ochranné přilby zakazují použití sluchátek a hluk v pozadí brání slyšet reproduktor.
Kožené pouzdro má praktickou sponu na opasek.
2. Ruční sonda
Obsahuje mikrofon, který zpracovává vzduchem přenášený ultrazvukový zvuk generovaný únikem stlačeného vzduchu a plynu, únikem do vakua nebo korónovým výbojem.
3. Koncentrátor zvuku
Flexibilní pryžový trychtýř k nasazení na ruční sondu.
Výrazně snížuje účinek ultrazvukového hluku pocházejícího z úniku.
Ruční sondu použijeme k hrubé lokalizaci oblasti úniku. Poté se na sondu nasuneme koncentrátor zvuku k přesnému určení úniku. Citlivá oblast je zmenšena na oblast o průměru asi 1/4 palce. Flexibilní pryž umožňuje její ohýbání kolem testovaného předmětu nebo přístup do jiných těžko dostupných míst.
Na rozdíl od tuhých koncentrátorů zvuku, které při nárazu na předmět mohou vyvolat jako odezvu silnou intenzitu zvuku, je guma naprosto tichá.
4. Kontaktní sonda
Hrot sondy, tvořený kovovou tyčkou, zaznamená mechanické poruchy v kondenzátorech, hydraulických ventilech, obtokových válcích, poškozených ložiskách, opotřebovaných převodech atd. přímým dotykem hrotu sondy na pouzdro, potrubí nebo ventil.
Je mnohem citlivější než stetoskop.
5. Sluchátka
Nezbytné příslušenství v hlučném prostředí, jako jsou průmyslové a komerční prostory.
Sluchátka zvyšují efektivní citlivost tím, že snižují intenzitu vnějších rušivých zvuků.
6. Son-Caster II-S
Ultrazvukový generátor šumu pro lokalizaci netěsností bez nutnosti použití přetlaku testovacího
média. Umístěním Son-Caster do nádrže, uzavřeného vodotěsného prostoru atd.,
se oblast naplní ultrazvukovým zvukem.
Netěsnosti budou detekovány Sontectorem na druhé straně zkoušeného objektu, protože
generovaný ultrazvukový zvuk bude zjistitelný přes tuto netěsnost. Jedná se o efektivní způsob,
jak otestovat např. těsnost těsnícího spoje.
7. Imitátor netěsnosti
Slouží k rychlému a jednoduchému otestování správné funkce přístroje Son-Tector 110M.
Zmáčknutím láhve simulujeme netěsnost. Je součástí každého Son-Tector 110M.

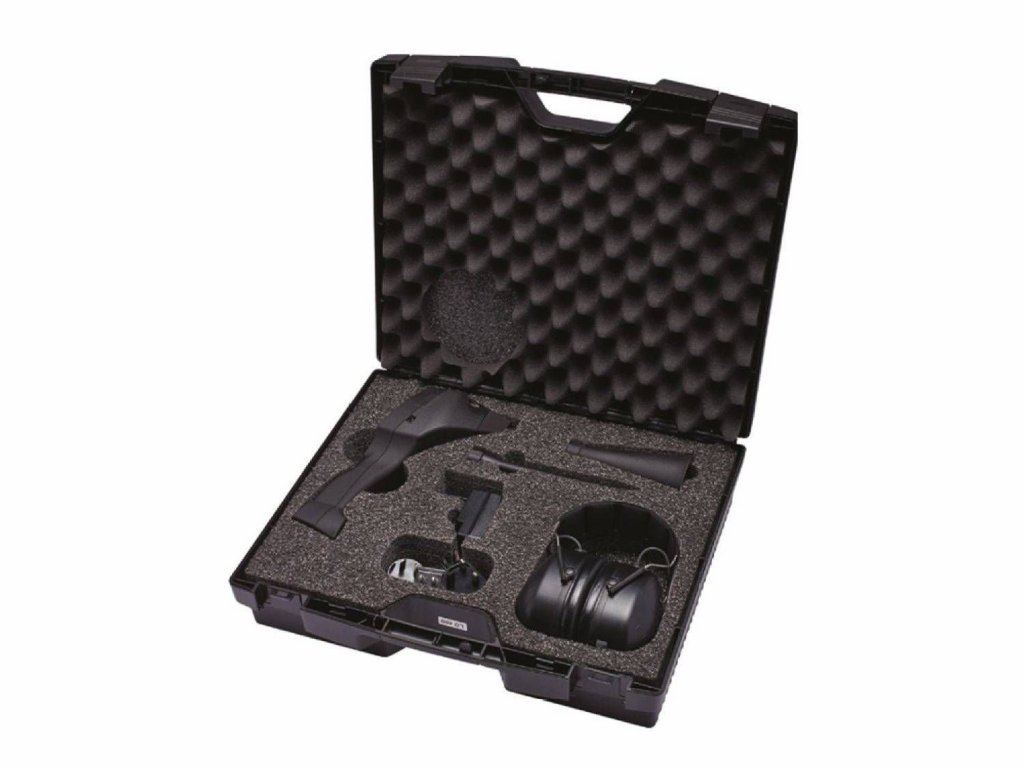

8. Přepravní kufřík
Lehký, odolný a pěnový vnitřek udržuje všechny komponenty spolehlivě na jednom místě.
9. Zesilovač pro montáž na tyč
Používá se pro vzdálenější detekci netěsností tam, kde musí být operátor zcela izolován od hrozícího nebezpečí, jako je vysoké napětí v místě hledaného úniku. Přijímač/zesilovač je namontován na otočném čepu, který se hodí pro většinu tyčí.
Vysílací sonda je namontována na svorce asi 3 stopy níže na tyči.
Sonda Son-Tector je namontována v blízkosti spodní části tyče, aby přijímala ultrazvukové přenosy pro konverzi obvyklým způsobem.
Součást balení
| Komponenty | Verze 123 | Verze 112 |
|---|---|---|
| Son-Tector 110M | ||
| Son-Caster II-S | ||
| Ruční sonda | ||
| Koncentrátor zvuku | ||
| Kontaktní somda | ||
| Kroucený kabel k sondě | ||
| Sluchátka | ||
| Přepravní kufřík | ||
| Imitátor netěsností | ||
| Son-Tector 110M s ruční sondou | ||
| Son-Tector 110M s kontaktní sondou | ||
| Zesilovač pro montážní tyč | ||
| Prodlužovací kroucený kabel k sondě (25 ft./7.6m minimálně) |
Dodatečné informace
Jednotlivé položky, které jsou součástí obou verzí lze objednat samostatně.
Záruční servis uplatňujeme u výrobce, pozáruční servis provádíme v našem servisním středisku.
Záruka 2 roky. Možnost prodloužení záruky.
